LWJGL教程06 - 优化Mesh

减少顶点数量

float[] vertices1 = new float[] {
        -0.5f,  0.5f, 0.0f,		// v1
        -0.5f, -0.5f, 0.0f,		// v2 = v5
        0.5f,  0.5f, 0.0f,		// v3 = v4
        0.5f,  0.5f, 0.0f,		// v4 重复
        -0.5f, -0.5f, 0.0f,		// v5 重复
        0.5f, -0.5f, 0.0f,		// v6
};

这是这个矩形的顶点。

一共有6个顶点，但是一个矩形只需4个就足够。

可以发现，v2和v3重复传递了。

当三角形数量增加时，重复传递的顶点就会变很多。

一个顶点可以共享给多个三角形。

索引缓冲区

使用索引数据绘制三角形。

将索引合并上传给GPU，这样能节约性能。

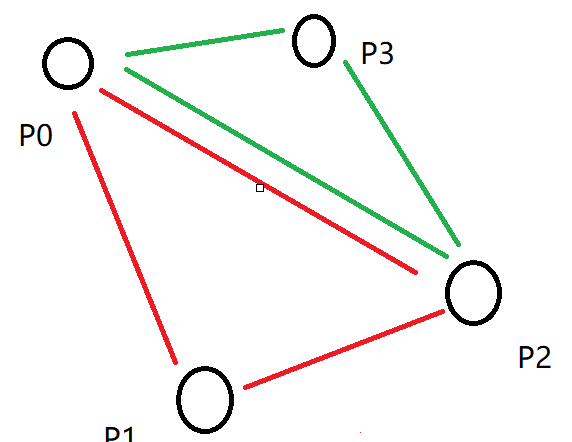

假设有四个点。

合并的顶点数据。

float[] vertices = new float[] {
    x1, y1, z1,		// p0
    x2, y2, z2,		// p1
    x3, y3, z3,		// p2
    x4, y4, z4		// p3
}

合并的索引数据。

int[] indices = new int[] {
    p0, p1, p2,
    p3, p0, p2
}

值得一提的是，openGL习惯逆时针为正方向。

修改Mesh类

将Mesh的构造函数稍微修改一下。

public Mesh(float[] vertices, int[] indices) {
    this.verticesCount = indices.length;

    // 顶点
    [...]

    // 索引
    vboId = glGenBuffers();
    IntBuffer indicesBuffer = MemoryUtil.memAllocInt(indices.length);
    indicesBuffer.put(indices).flip();
    glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, vboId);
    glBufferData(GL_ELEMENT_ARRAY_BUFFER, indicesBuffer, GL_STATIC_DRAW);

    [...]

    MemoryUtil.memFree(indicesBuffer);
}

然后将Render.rener()中的glDrawArrays(GL_TRIANGLES, 0, mesh.getVerticesCount());

改为glDrawElements(GL_TRIANGLES, mesh.getVerticesCount(), GL_UNSIGNED_INT, 0);

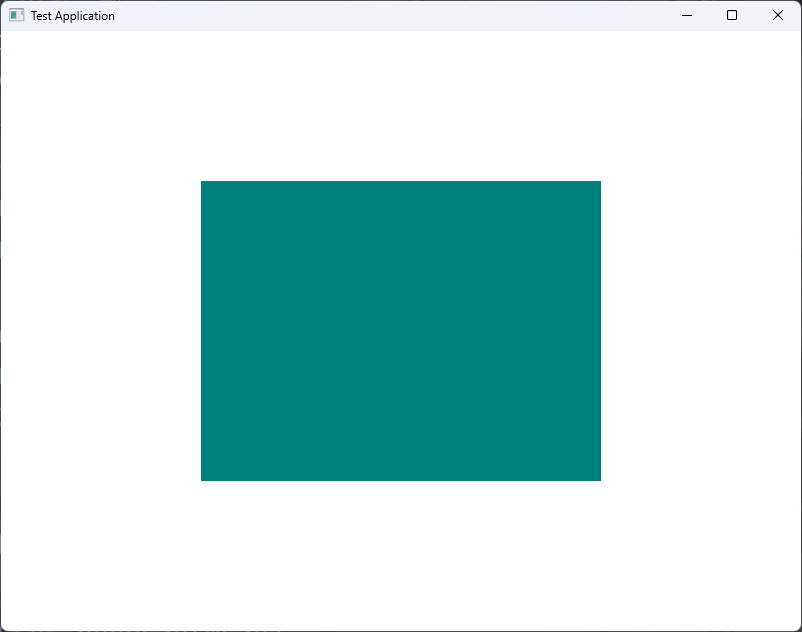

最后测试一下。

[imports ...]

public class TestLogic implements ILogic {

    @Override
    public void init() {
        float[] vertices = new float[] {
                -0.5f,  0.5f, 0.0f,    // v1
                -0.5f, -0.5f, 0.0f,    // v2
                0.5f,  0.5f, 0.0f,     // v3
                0.5f, -0.5f, 0.0f,     // v4
        };
        int[] indices = new int[] {
                0, 1, 3,
                2, 0, 3
        };

        Mesh mesh = new Mesh(vertices, indices);

        Engine.scene.addMesh(mesh);
    }

    [...]
}
